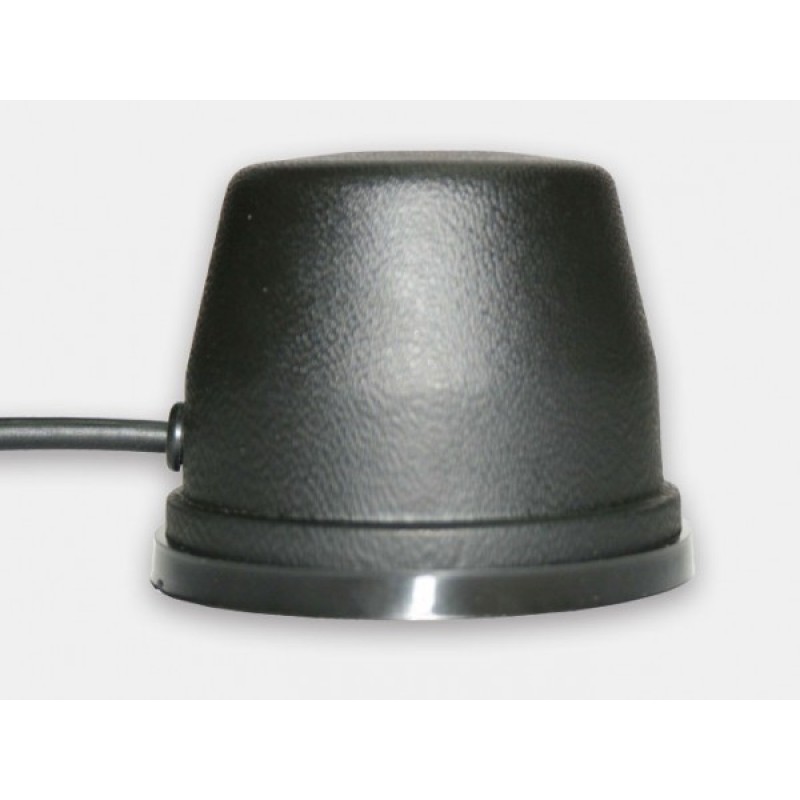

GSM антенна ТРИАДА-2697 FME

GSM антенна ТРИАДА-2697 - широкополосная антенна на магнитном основании. Предназначена для работы в диапазонах GSM-900/1800 МГц, 3G-2100 МГц, Wi-Fi-2400 МГц и LTE-2600 МГц.

Особенности:

• Малые установочные размеры
• Прочный вандалозащищённый корпус, надёжно фиксируемый на основании
• Герметичное исполнение

Антенна представляет собой вертикальный укороченный петлевой вибратор в диапазоне 900 МГц и штыревой четвертьволновый вибратор в диапазонах 1800…2600 МГц и имеет следующие характеристики:

• Всенаправленная
• Вертикальная поляризация
• GSM 900 МГц - 4,9 дБи
• GSM 1800 МГц - 5,0 дБи
• 3G - 5,0 дБи
• WiFi - 5,8 дБи
• LTE (4G) - 5,8 дБи
• КСВ, не более (типовое значение) - 1.8 (1.5)
• Исполнение корпуса - герметичное IP65
• Габаритные размеры, мм - Ø77 х 51
• Грозозащита - заземление по постоянному току
• Кабель RG58 A/U, длина 3 метра
• Разъем FME

Антенна должна устанавливаться вертикально на металлическую поверхность (крышу автомобиля, GSM-терминала…), по возможности в её центре, чтобы не искажалась диаграмма направленности. При этом желательно, чтобы размеры поверхности были не менее четверти длины волны (83 мм) в каждую сторону от антенны.

Наличие посторонних предметов допустимо не ближе 80 мм от антенны.
